Apakah Salutan PU? Kegunaan, Faedah & Perbandingan dengan Fabrik PVC

Apakah Salutan PU? Jawapan Langsung

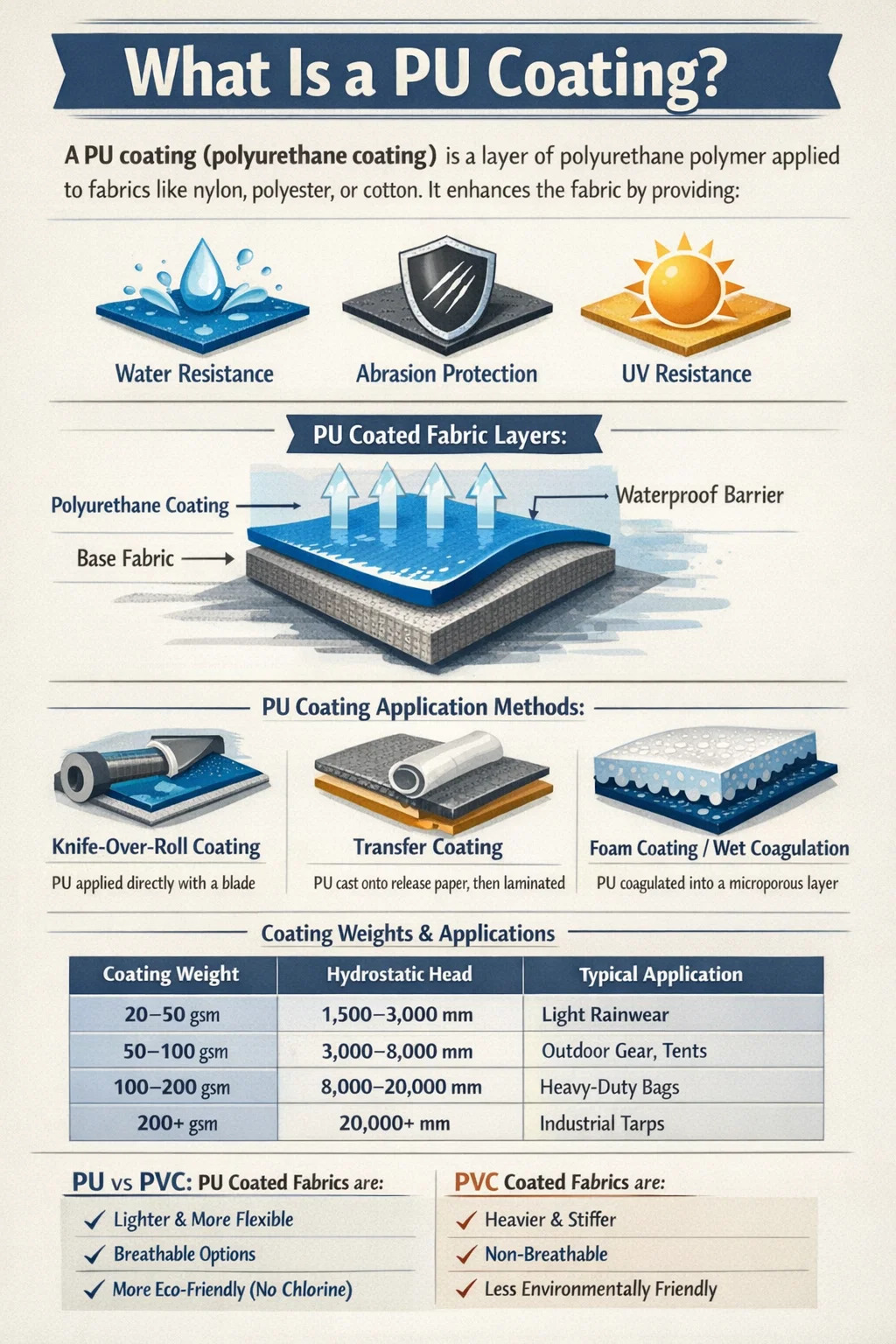

Salutan PU — singkatan untuk salutan poliuretana — ialah lapisan polimer poliuretana yang disapu terus pada fabrik asas, seperti nilon, poliester atau kapas, untuk meningkatkan sifat prestasinya. Ikatan salutan secara kimia dan mekanikal pada permukaan tekstil, menghasilkan filem fleksibel yang berterusan yang menentang penembusan air, lelasan, dan dalam banyak formulasi, degradasi ultraviolet.

Dari segi praktikal, apabila anda mengendalikan fabrik bersalut PU, anda menyentuh bahan yang telah direka bentuk untuk berkelakuan sangat berbeza daripada rakan sejawatnya yang tidak bersalut. Lapisan poliuretana biasanya berkisar antara 0.05 mm hingga lebih daripada 1.5 mm ketebalan , bergantung pada penggunaan akhir - fabrik pakaian hujan yang ringan mungkin menerima salutan nipis hanya 20–30 gram setiap meter persegi (gsm), manakala kain terpal industri tugas berat mungkin membawa salutan melebihi 200 gsm.

Kimia di sebalik salutan PU melibatkan hubungan uretana - ikatan yang terbentuk dengan bertindak balas terhadap kumpulan isosianat dengan kumpulan hidroksil. Pautan ini memberikan poliuretana gabungan ciri kekuatan dan keanjalannya, itulah sebabnya fabrik bersalut PU boleh meregang tanpa retak dan melentur berulang kali tanpa delaminating. Ini menetapkan salutan poliuretana dengan jelas selain daripada teknologi salutan lama, termasuk fabrik bersalut PVC, yang akan kami bincangkan secara terperinci di bawah.

Bagaimana Proses Salutan PU Berfungsi

Memahami salutan PU juga memerlukan mengetahui cara ia digunakan, kerana kaedah pembuatan memberi kesan ketara kepada prestasi produk akhir. Terdapat tiga teknik aplikasi utama yang digunakan dalam pengeluaran fabrik komersial:

Salutan Pisau-Over-Roll

Ini adalah kaedah yang paling banyak digunakan untuk fabrik bersalut PU dalam tekstil teknikal. Fabrik disuap di bawah bilah tetap (pisau), dan larutan poliuretana — dilarutkan dalam pelarut atau dibekalkan sebagai penyebaran bawaan air — dimeterkan ke permukaan pada ketebalan yang tepat. Fabrik bersalut kemudiannya melalui ketuhar pengeringan di mana pelarut tersejat atau serakan berasaskan air sembuh, meninggalkan filem poliuretana pepejal. Knife-over-roll menghasilkan berat salutan yang seragam dan boleh dikawal dan merupakan standard untuk fabrik pakaian, pelapik beg dan tekstil upholsteri.

Salutan Pemindahan (Salutan Cast)

Dalam salutan pemindahan, poliuretana mula-mula dibuang ke atas kertas pelepas dalam berbilang lapisan, kemudian dilaminasi pada fabrik asas di bawah haba dan tekanan. Kertas pelepas dilucutkan, meninggalkan permukaan PU terdedah. Kaedah ini membolehkan pengilang mencipta permukaan yang sangat licin dan konsisten yang hampir menyerupai kulit — itulah sebabnya hampir semua produk kulit sintetik dan kulit tiruan (kadangkala dipanggil kulit PU) dibuat menggunakan teknik ini. Tekstur permukaan produk akhir ditentukan sepenuhnya oleh corak timbul pada kertas keluaran, memberikan pereka bentuk fleksibiliti yang sangat besar.

Salutan Buih dan Pembekuan Basah

Pembekuan basah — juga dipanggil salutan proses basah — melibatkan penggunaan larutan poliuretana pada fabrik dan kemudian merendamnya dalam tab mandi air. Air menyebabkan poliuretana menggumpal menjadi struktur mikroporous yang membolehkan wap lembapan melaluinya sambil menyekat air cecair. Ini adalah proses di sebalik banyak fabrik bersalut PU bernafas yang digunakan dalam peralatan mendaki dan luar. Lapisan PU mikroporous yang terhasil boleh mencapai kadar penghantaran wap lembapan (MVTR) sebanyak 3,000–8,000 g/m²/24jam , bergantung pada saiz liang dan berat salutan - metrik kritikal untuk fabrik kalis air bernafas.

Ciri Prestasi Utama Fabrik Bersalut PU

Fabrik bersalut PU memberikan set ciri prestasi khusus yang menjadikannya sesuai untuk pelbagai aplikasi yang menuntut. Sifat-sifat ini bukan sekadar tuntutan pemasaran — ia adalah hasil yang boleh diukur daripada struktur molekul poliuretana.

Kalis Air dan Rintangan Hidrostatik

Salutan PU mencipta filem berterusan pada permukaan kain yang secara fizikal menghalang air cecair daripada melaluinya. Tahap kalis air diukur dengan ujian kepala hidrostatik (ISO 811), di mana tekanan air dikenakan pada permukaan fabrik sehingga tiga titis melaluinya. Fabrik jaket luar bersalut PU standard biasanya mencapai kepala hidrostatik 1,500–3,000 mm, manakala fabrik teknikal yang lebih berat digunakan dalam tarpaulin dan kembung boleh melebihi 20,000 mm. Untuk konteks, kepala hidrostatik 1,500 mm biasanya dianggap mencukupi untuk hujan ringan, manakala peralatan pendakian gunung yang serius memerlukan 10,000 mm atau lebih.

Fleksibiliti dan Lapis pada Suhu Rendah

Salah satu kelebihan poliuretana yang paling ketara secara teknikal berbanding bahan salutan alternatif ialah keupayaannya untuk kekal fleksibel pada suhu rendah. Salutan PU standard kekal lentur sehingga kira-kira -30°C hingga -40°C, bergantung pada formulasi khusus. Fleksibiliti suhu rendah ini adalah hasil langsung daripada kimia segmen lembut poliuretana — poliol rantai panjang yang bertindak sebagai mata air molekul dalam rangkaian polimer. Dari segi praktikal, ini bermakna fabrik bersalut PU boleh digunakan dalam gear cuaca sejuk, penutup pengangkutan yang disejukkan dan peralatan ekspedisi kutub tanpa retak atau mengeras.

Rintangan Lelasan dan Kekuatan Tegangan

Salutan PU dengan ketara meningkatkan rintangan lelasan fabrik asas. Dalam ujian lelasan Martindale, fabrik bersalut PU biasanya merekodkan 50,000–100,000 kitaran sebelum kemerosotan permukaan yang boleh dilihat, bergantung pada ketebalan salutan dan pembinaan fabrik asas. Ini menjadikan tekstil bersalut PU sangat sesuai untuk aplikasi yang melibatkan geseran berulang - upholsteri, beg, kasut dan peralatan perlindungan. Kekuatan tegangan komposit - salutan ditambah fabrik - dikawal terutamanya oleh fabrik asas, tetapi lapisan PU memberikan sokongan yang besar terhadap kerosakan permukaan dan penembusan.

Rintangan UV dan Kimia

Formulasi poliuretana alifatik — yang menggunakan isosianat alifatik seperti HDI atau IPDI — menawarkan rintangan yang kuat terhadap degradasi UV dan tidak menguning dengan ketara dari semasa ke semasa. Ini menjadikan salutan PU alifatik sebagai pilihan utama untuk awning luar, upholsteri marin, penutup kenderaan dan sebarang aplikasi yang melibatkan pendedahan matahari yang berpanjangan. Salutan PU aromatik, yang menggunakan isosianat aromatik seperti MDI atau TDI, kurang stabil UV dan biasanya digunakan dalam aplikasi dalaman atau di mana salutan akan dilindungi daripada cahaya matahari langsung. Kedua-dua jenis menawarkan rintangan yang munasabah kepada asid ringan, alkali, dan banyak pelarut organik, walaupun pendedahan kimia yang agresif harus dinilai kes demi kes.

Salutan PU lwn Kain Bersalut PVC : Perbandingan Terperinci

Fabrik bersalut PVC telah menjadi bahan dominan dalam banyak sektor tekstil teknikal selama beberapa dekad, terutamanya dalam aplikasi seperti tirai trak, tarpaulin industri, struktur kembung dan penutup tugas berat. Memahami perbezaan sebenar antara salutan PU dan fabrik bersalut PVC adalah penting untuk memilih bahan yang sesuai untuk sebarang aplikasi tertentu.

Fabrik bersalut PVC (polivinil klorida) dihasilkan melalui kalender atau salutan pisau sebatian PVC pada fabrik asas tenunan atau bukan tenunan, biasanya poliester atau gentian kaca. Kompaun PVC mengandungi polimer asas ditambah pemplastik (biasanya alternatif ftalat atau bukan ftalat), penstabil, pengisi dan pigmen. Pemplastikan adalah apa yang memberikan PVC fleksibiliti - tanpa mereka, PVC akan menjadi plastik tegar yang digunakan dalam paip paip. Pergantungan pada pemplastik ini mewujudkan had asas yang tidak dikongsi oleh salutan PU.

Mengapa Penghijrahan Plasticiser Penting dalam Fabrik Bersalut PVC

Salah satu perbezaan prestasi jangka panjang yang paling ketara antara salutan PU dan fabrik bersalut PVC melibatkan tingkah laku pemplastik dalam PVC dari semasa ke semasa. Pengplastis dalam sebatian PVC tidak terikat secara kimia kepada polimer - ia tersebar secara fizikal di dalamnya. Selama bertahun-tahun perkhidmatan, terutamanya dalam keadaan haba, pendedahan UV, atau sentuhan dengan minyak dan pelarut, plasticizer ini berhijrah keluar dari lapisan PVC. Hasilnya ialah fabrik yang secara beransur-ansur mengeras, menimbulkan kegilaan permukaan dan kehilangan kelenturan yang dimilikinya apabila baru. Fenomena ini, yang biasa dipanggil plasticiser bloom atau plasticiser migration, ialah had yang diketahui bagi fabrik bersalut PVC yang salutan PU dielakkan sepenuhnya, kerana PU tidak memerlukan plasticiser untuk kekal fleksibel.

Di mana Fabrik Bersalut PVC Masih Memimpin

Walaupun kelebihan salutan PU dalam banyak bidang prestasi, fabrik bersalut PVC mengekalkan kelebihan daya saing sebenar dalam aplikasi tertentu. Untuk tarpaulin perindustrian yang besar — ​​meliputi tapak pembinaan, muatan lori dan simpanan stok — fabrik bersalut PVC menawarkan kos setiap meter persegi yang sukar dipadankan dengan poliuretana. Dalam struktur kembung seperti tiang pengiklanan, istana melenting dan bot penyelamat, keupayaan PVC untuk dikimpal frekuensi radio (RF) amat berharga: Kimpalan RF menghasilkan ikatan yang lebih kuat dan lebih cepat untuk dihasilkan daripada kimpalan udara panas, yang merupakan kaedah penyambungan standard untuk fabrik PU. Fabrik bersalut PVC juga mengekalkan prestasi unggul dalam sentuhan berterusan dengan bahan kimia, bahan api dan pelincir yang keras, yang menjadikannya bahan pilihan dalam aplikasi perlindungan industri tertentu.

Aplikasi Biasa Fabrik Bersalut PU

Salutan PU digunakan merentasi pelbagai pasaran penggunaan akhir yang sangat luas, daripada fesyen dan pakaian sukan kepada aplikasi industri dan ketenteraan yang menuntut. Sifat khusus lapisan poliuretana disesuaikan oleh ahli kimia formulasi untuk memenuhi keperluan setiap pasaran.

Pakaian Luar dan Aktif

Fabrik bersalut PU terdapat di mana-mana dalam pakaian prestasi luar. Jaket kalis air bernafas — jenis yang digunakan dalam mendaki, bermain ski, berlari denai dan berbasikal — hampir secara universal menampilkan salutan PU atau membran PU sebagai elemen kalis air. Pasaran tekstil bernafas kalis air global, yang mana salutan PU merupakan teknologi yang dominan, bernilai kira-kira USD 1.9 bilion pada 2022 dan diunjurkan melebihi USD 3 bilion menjelang 2030, mencerminkan permintaan kukuh yang berterusan. Jaket pek-away yang ringan selalunya menggunakan fabrik dengan salutan PU seringan 20–30 gsm, mencapai kepala hidrostatik melebihi 10,000 mm pada jumlah berat kain di bawah 100 gsm setiap meter persegi.

Beg, Bagasi dan Aksesori Fesyen

Kulit PU — fabrik yang dibuat menggunakan proses salutan pemindahan yang diterangkan sebelum ini — telah menjadi salah satu aplikasi teknologi poliuretana yang paling penting secara komersial. Jenama fesyen merentas setiap segmen pasaran daripada pasaran besar-besaran hingga mewah menggunakan kulit PU untuk beg, kasut, tali pinggang dan dompet. Pasaran kulit sintetik PU global melebihi USD 30 bilion pada 2022, dengan pakaian dan aksesori merupakan bahagian terbesar. Untuk beg teknikal, fabrik tenunan bersalut PU menawarkan gabungan ringan, kalis air dan estetika bersih yang menjadikannya lebih baik daripada alternatif PVC yang lebih berat dalam segala-galanya daripada beg komputer riba hingga ke bekas kamera.

Upholsteri dan Perabot

Upholsteri kontrak dan domestik mewakili kawasan aplikasi yang besar dan berkembang untuk fabrik bersalut PU. Tetapan penjagaan kesihatan ialah pasaran yang sangat penting: kerusi hospital, meja pemeriksaan dan penutup peranti perubatan memerlukan fabrik yang boleh dibersihkan berulang kali dengan disinfektan tanpa degradasi permukaan. Salutan PU yang dinilai untuk kegunaan penjagaan kesihatan biasanya lulus ujian biokompatibiliti ISO 10993 dan boleh menahan lebih 25,000 kitaran pembersihan dengan pembasmi kuman gred hospital tanpa retak atau penyahlamina , piawaian yang banyak produk PVC sukar untuk dipenuhi secara konsisten dari semasa ke semasa kerana kehilangan plasticiser. Bahagian dalaman automotif ialah satu lagi segmen utama: sisipan panel pintu, kemasan tempat duduk dan sandaran kepala yang diperbuat daripada fabrik bersalut PU menawarkan penampilan premium kulit pada sebahagian kecil daripada kos.

Tekstil Perindustrian dan Teknikal

Dalam konteks industri, salutan PU digunakan pada fabrik yang digunakan dalam abah-abah keselamatan, sarung tangan pelindung, penutup tali pinggang penghantar dan media penapisan. Gabungan fleksibiliti dan rintangan lelasan menjadikan PU amat sesuai untuk abah-abah keselamatan dan peralatan tangkap jatuh, di mana salutan mesti menahan lenturan dan geseran berulang tanpa retak. Khemah dan struktur sementara — daripada tenda perayaan hingga ke tempat perlindungan medan tentera — lazimnya menggunakan fabrik bersalut PU yang mengimbangi prestasi kalis air dengan berat ringan, menjadikannya lebih mudah untuk diangkut dan didirikan daripada struktur fabrik bersalut PVC yang setara.

Penutup Marin dan Luaran

Aplikasi marin memerlukan bahan yang tahan air masin, sinaran UV dan variasi suhu yang luas. Salutan PU alifatik telah menjadi standard dalam sektor upholsteri marin kerana ia menentang kekuningan UV dan mengekalkan fleksibilitinya dalam kedua-dua keadaan penyimpanan musim sejuk dan matahari musim panas yang terik. Sarung bot, bahagian atas bimini dan kusyen kokpit semuanya mendapat manfaat daripada kestabilan warna jangka panjang dan prestasi tidak retak yang dihasilkan oleh formulasi PU alifatik. Ini adalah kawasan di mana salutan PU telah banyak menggantikan produk fabrik bersalut PVC yang lebih lama sejak dua dekad yang lalu kerana pelanggan telah mengutamakan umur panjang bahan.

Jenis Salutan PU: Berasaskan Pelarut lwn Berasaskan Air lwn 100% Pepejal

Bukan semua salutan PU adalah serupa secara kimia, dan sistem yang digunakan — berasaskan pelarut, berasaskan air, atau 100% pepejal — mempunyai implikasi yang ketara untuk prestasi, jejak alam sekitar dan pematuhan peraturan.

Salutan PU Berasaskan Pelarut

Salutan PU tradisional menggunakan DMF (dimethylformamide) atau pelarut organik lain untuk melarutkan resin poliuretana untuk digunakan. Sistem berasaskan pelarut menghasilkan salutan dengan lekatan, ketumpatan dan konsistensi prestasi yang sangat baik, dan ia kekal sebagai teknologi dominan untuk kulit sintetik PU mewah dan fabrik teknikal prestasi. Walau bagaimanapun, DMF ialah toksin pembiakan yang dikelaskan di bawah peraturan REACH di Kesatuan Eropah, dan penggunaannya tertakluk pada had pendedahan pekerjaan yang ketat dan keperluan pemulihan. Banyak jenama dan peruncit — terutamanya di pasaran Eropah dan Amerika Utara — kini memerlukan rantaian bekalan mereka untuk menggunakan salutan PU berasaskan DMF atau berasaskan air, memacu pelaburan yang besar dalam teknologi alternatif.

Salutan PU Berasaskan Air

Penyerakan poliuretana berasaskan air (bawaan air) telah menyaksikan perkembangan pesat sejak lima belas tahun yang lalu dan kini mewakili segmen pasaran salutan PU yang paling pesat berkembang. Dalam sistem bawaan air, poliuretana tersebar dalam air dan bukannya larut dalam pelarut organik. Kain bersalut dikeringkan di dalam ketuhar, dan airnya menyejat, meninggalkan filem PU di belakang. Salutan PU bawaan air moden mencapai tahap prestasi — kepala hidrostatik, rintangan lelasan, lekatan — yang berada dalam 10–15% daripada sistem berasaskan pelarut yang setara untuk kebanyakan aplikasi pakaian dan beg, sambil membawa pelepasan VOC (kompaun organik meruap) yang jauh lebih rendah dan tiada DMF. Bagi jenama yang mencari pensijilan OEKO-TEX, bluesign atau kemampanan yang serupa, sistem PU bawaan air selalunya menjadi pilihan utama atau wajib.

100% Sistem PU Pepejal

Sistem PU cair panas dan reaktif panas cair digunakan sebagai pepejal 100% — tiada pelarut atau pembawa air untuk menguap. Sistem ini digunakan terutamanya dalam proses laminasi di mana PU bertindak sebagai kedua-dua pelekat dan lapisan salutan berfungsi. Panas PU reaktif mencairkan pautan silang selepas aplikasi, mewujudkan ikatan yang sangat tahan lama yang tahan terhadap hidrolisis dan serangan kimia. Walaupun tidak digunakan secara meluas seperti sistem penyelesaian atau penyebaran untuk salutan permukaan, sistem pepejal 100% semakin penting kerana industri berusaha untuk menghapuskan pelarut sepenuhnya daripada proses salutan.

Pertimbangan Alam Sekitar: Salutan PU lwn Fabrik Bersalut PVC

Prestasi alam sekitar telah menjadi dimensi yang semakin penting dalam pemilihan bahan dalam industri tekstil, dan perbezaan antara salutan PU dan fabrik bersalut PVC adalah ketara apabila diteliti merentasi kitaran hayat produk penuh.

Fabrik bersalut PVC memberikan beberapa cabaran alam sekitar yang industri telah berusaha untuk menangani selama beberapa dekad. Polimer PVC itu sendiri mengandungi kira-kira 57% klorin mengikut berat, dan kimia klorin dikaitkan dengan potensi pembentukan bahan pencemar organik yang berterusan (termasuk dioksin) semasa pengeluaran dan, khususnya, semasa pembakaran pada akhir hayat. Pemplastik yang digunakan secara tradisional dalam rumusan PVC — terutamanya phthalates seperti DEHP, DBP dan BBP — telah dikenal pasti sebagai pengganggu endokrin dan dihadkan di bawah REACH di EU dan di bawah pelbagai peraturan di pasaran lain. Walaupun banyak pengeluar telah beralih kepada pemplastik bukan phthalate seperti DINP, DIDP dan alternatif berasaskan bio, cabaran asas penghijrahan pemplastik sepanjang hayat produk kekal.

Salutan PU bukan tanpa jejak alam sekitar mereka sendiri. Isosianat yang digunakan dalam pengeluaran poliuretana ialah prekursor toksik yang memerlukan pengendalian yang teliti, dan sistem PU berasaskan pelarut menjana pelepasan VOC dan aliran pelarut sisa berbahaya. Walau bagaimanapun, salutan PU tidak mengandungi klorin dan tiada phthalates, dan ia tidak dikaitkan dengan pembentukan dioksin pada akhir hayat. Sistem PU bawaan air khususnya mempunyai beban alam sekitar yang jauh lebih rendah daripada PU berasaskan pelarut atau pengeluaran fabrik bersalut PVC standard. Poliuretana berasaskan bio — berasal daripada poliol berasaskan tumbuhan — juga tersedia secara komersil dan semakin meningkat dalam penggunaan dalam sektor yang pensijilan kemampanan menjadi keutamaan.

Pelupusan akhir hayat memberikan cabaran untuk kedua-dua jenis bahan. Fabrik bersalut ialah struktur komposit - salutan polimer yang diikat pada fabrik asas - dan ini menyukarkan kitar semula mekanikal secara teknikal. Walau bagaimanapun, proses kitar semula kimia untuk fabrik poliester bersalut PU sedang dalam pembangunan aktif, dengan beberapa projek Eropah dan Jepun menunjukkan laluan delaminasi dan glikolisis yang berdaya maju yang boleh memulihkan kedua-dua komponen poliuretana dan poliester untuk digunakan semula.

Cara Mengenalpasti Sama ada Fabrik Mempunyai Salutan PU

Bagi pembeli, pembangun produk dan pengguna akhir, menentukan sama ada fabrik membawa salutan PU — dan membezakannya daripada fabrik bersalut PVC atau fabrik berlamina — merupakan persoalan praktikal yang sering timbul. Terdapat beberapa pendekatan, bermula daripada penilaian deria mudah kepada analisis makmal.

• Ujian sentuhan dan fleksibiliti: Fabrik bersalut PU biasanya berasa lebih lembut dan lebih lembut daripada fabrik bersalut PVC dengan berat yang sama. Pada suhu bilik, salutan PU mempunyai rasa semula jadi, sedikit hangat; Fabrik bersalut PVC berasa lebih sejuk dan lebih keras. Pada suhu di bawah 0°C, fabrik bersalut PVC menjadi keras dengan ketara manakala salutan PU kekal fleksibel — ujian sejuk mudah boleh membantu membezakan antara keduanya.
• Perbandingan berat: Fabrik bersalut PVC hampir selalu lebih berat daripada fabrik bersalut PU dengan sifat fungsi yang serupa, disebabkan ketumpatan sebatian PVC yang lebih tinggi dan berat salutan yang lebih besar yang biasanya digunakan.
• Ujian pembakaran: Apabila sekeping kecil fabrik bersalut PVC dibakar, ia menghasilkan bau yang tajam, mengandungi klorin (sama seperti botol plastik yang terbakar). Kain bersalut PU terbakar dengan lebih bersih, tanpa bau klorin. Ini adalah ujian lapangan kasar dan sedia yang hanya perlu dilakukan dengan sampel kecil dalam keadaan pengudaraan yang baik.
• Ujian pelarut: DMF (dimethylformamide) akan melarutkan salutan PU berasaskan pelarut dengan agak cepat, tetapi mempunyai kesan minimum pada PVC. Aseton menyerang beberapa formulasi PU tetapi tidak PVC. Ujian ini adalah indikatif tetapi tidak muktamad, kerana sistem PU bersilang boleh menahan serangan pelarut.
• Analisis makmal: Untuk pengecaman muktamad, analisis FTIR (Fourier Transform Infrared Spectroscopy) permukaan salutan menghasilkan cap jari kimia yang mengenal pasti secara jelas poliuretana lwn PVC lwn akrilik dan jenis salutan lain. Analisis XRF (pendarfluor sinar-X) akan mengesan klorin jika terdapat PVC. Kaedah ini adalah standard dalam kawalan kualiti dan makmal ujian pematuhan.

Penjagaan dan Penyelenggaraan Fabrik Bersalut PU

Fabrik bersalut PU memerlukan amalan penjagaan khusus untuk mengekalkan prestasinya dan memanjangkan hayat perkhidmatannya. Tidak seperti fabrik bersalut PVC, yang secara amnya lebih bertolak ansur dengan kaedah pembersihan yang keras, salutan PU boleh rosak dengan pendedahan berpanjangan kepada keadaan tertentu.

Mencuci dan Membersih

Kebanyakan fabrik pakaian bersalut PU boleh dicuci dengan mesin pada suhu 30°C atau 40°C menggunakan kitaran lembut, tetapi tidak boleh dikeringkan pada api yang tinggi, yang boleh menyebabkan salutan menjadi delaminating atau retak dari semasa ke semasa. Cucian kering menggunakan pelarut tertentu (terutamanya perchloroethylene) boleh merosakkan salutan PU dan harus dielakkan. Untuk fabrik teknikal — khemah, beg galas dan penutup kalis air — basuh tangan lembut atau span dengan sabun lembut adalah lebih baik daripada mencuci mesin, kerana pengadukan dan haba boleh mempercepatkan hidrolisis formulasi PU tertentu.

Isu Hidrolisis

Hidrolisis — pecahan rantai polimer PU oleh air pada suhu tinggi — ialah mod kegagalan yang paling biasa bagi fabrik bersalut PU dari semasa ke semasa. Formulasi poliuretana berasaskan ester sangat terdedah kepada hidrolisis, terutamanya apabila disimpan dalam keadaan panas dan lembap. Apabila hidrolisis berlaku, salutan PU kehilangan integritinya dan mula mengelupas atau mengelupas daripada fabrik asas — fenomena yang biasa kepada sesiapa sahaja yang memiliki beg sandang atau jaket hujan lama yang telah mula mengeluarkan bahan putih melekit. Formulasi PU berasaskan eter dan berasaskan polikarbonat mempunyai rintangan hidrolisis yang jauh lebih baik daripada PU berasaskan ester , dan untuk aplikasi yang melibatkan kelembapan mampan atau pendedahan lembapan, bahan kimia ini amat diutamakan. Menyimpan barangan bersalut PU bersih, kering dan jauh daripada haba melampau memanjangkan hayat perkhidmatannya dengan ketara.

Aplikasi Semula DWR untuk Pakaian Kalis Air

Pakaian kalis air bersalut PU biasanya membawa rawatan DWR (penghalau air tahan lama) pada permukaan fabrik luar, sebagai tambahan kepada salutan atau membran PU kalis air. DWR menyebabkan air menjadi manik di permukaan dan bukannya meresap ke dalam fabrik luar, yang akan mengurangkan kebolehnafasan dengan menyekat permukaan yang melaluinya wap mesti dilalui. Rawatan DWR habis dengan basuhan dan lelasan, dan hendaklah diperbaharui secara berkala menggunakan produk DWR semburan atau basuh masuk. Tanpa DWR, pakaian bersalut PU masih boleh kalis air — lapisan PU itu sendiri menyekat air cecair — tetapi prestasi kebolehnafasan akan terjejas dengan ketara apabila fabrik luar "basah".

Memilih Antara Salutan PU dan Fabrik Bersalut PVC untuk Aplikasi Anda

Memilih antara salutan PU dan fabrik bersalut PVC bukanlah persoalan dengan jawapan universal tunggal — ia bergantung pada keperluan prestasi khusus, kekangan kos, objektif alam sekitar dan keadaan perkhidmatan aplikasi yang dipersoalkan. Rangka kerja berikut merangkumi senario keputusan yang paling biasa.

• Pilih salutan PU untuk pakaian, aksesori boleh pakai, peralatan luaran yang ringan, kalis air bernafas, upholsteri penjagaan kesihatan, upholsteri marin, aplikasi iklim sejuk dan sebarang produk yang berat ringan, tangan lembut atau kebolehnafasan adalah keperluan yang membezakan. PU juga merupakan pilihan yang betul di mana pensijilan alam sekitar (bluesign, OEKO-TEX, pematuhan REACH) adalah penting untuk akses pasaran.
• Pilih fabrik bersalut PVC untuk kain terpal perindustrian berskala besar, struktur kembung tugas berat di mana kimpalan RF diperlukan, aplikasi yang melibatkan pendedahan kimia agresif yang berterusan, dan aplikasi terdorong kos di mana kos bahan mentah PU yang lebih tinggi tidak boleh dibenarkan oleh peningkatan prestasi. Fabrik bersalut PVC juga kekal lebih baik di mana ketahanan api yang wujud diperlukan tanpa bahan tambahan yang mahal.
• Nilai risiko hidrolisis dengan berhati-hati untuk sebarang aplikasi di mana fabrik bersalut PU akan disimpan untuk tempoh yang lama dalam persekitaran yang hangat dan lembap — terutamanya produk PU berasaskan ester. Jika hayat penyimpanan yang panjang adalah kritikal, formulasi PU berasaskan polikarbonat atau eter, atau fabrik bersalut PVC, akan memberikan kestabilan jangka panjang yang lebih baik.
• Pertimbangkan jumlah kos pemilikan dan bukannya harga seunit sahaja: Salutan PU biasanya berharga lebih tinggi bagi setiap meter persegi daripada fabrik bersalut PVC pada tahap prestasi fungsi yang setara, tetapi beratnya yang lebih rendah boleh mengurangkan kos penghantaran dan pengendalian, dan fleksibiliti unggulnya boleh mengurangkan kadar penggantian dalam aplikasi yang melibatkan lenturan berulang.

Trajektori keseluruhan dalam industri tekstil teknikal adalah jelas: tekanan kawal selia, keperluan kemampanan daripada jenama utama, dan penambahbaikan berterusan dalam teknologi PU bawaan air semuanya mendorong pasaran ke arah penggunaan salutan PU yang lebih baik dengan mengorbankan fabrik bersalut PVC. Kadar peralihan ini sangat berbeza mengikut sektor aplikasi, tetapi ia merupakan aliran jangka panjang yang berterusan dan bukannya peralihan sementara.
