Apakah jenis fabrik tegangan yang berbeza?

Fabrik tegangan didatangkan dalam beberapa jenis yang berbeza, setiap satu direka untuk permintaan prestasi tertentu. Kategori utama ialah Fabrik tegangan PVC, fabrik PTFE (polytetrafluoroethylene), filem ETFE (etilena tetrafluoroetilena), fabrik teduh HDPE dan gentian kaca bersalut silikon . Antaranya, fabrik tegangan PVC mendominasi pasaran global — mencakupi kira-kira 60–70% daripada semua pemasangan membran seni bina — kerana keberkesanan kosnya, julat warna yang luas dan prestasi struktur yang boleh dipercayai merentas pelbagai iklim. Memahami setiap jenis adalah penting sebelum membuat komitmen kepada mana-mana projek struktur tegangan, sama ada kanopi, bumbung stadium atau muka depan membran rentang panjang.

Kain Tegangan PVC : Piawaian Industri

Fabrik tegangan PVC dibuat dengan menyalut grid benang poliester asas — scrim — pada kedua-dua belah dengan pes polivinil klorida. Hasilnya ialah membran komposit yang menggabungkan kekuatan tegangan poliester tenunan dengan kalis cuaca, rintangan kimia, dan fleksibiliti estetik PVC. Panel kain tegangan PVC standard membawa kekuatan tegangan antara 3,000 N/5 cm hingga lebih 10,000 N/5 cm , bergantung pada kiraan benang dan berat salutan.

Dari segi praktikal, membran PVC Gred 6 (kira-kira 1,050 g/m²) cukup kuat untuk membawa beban salji dan angin dinamik 1.5–2.5 kPa tanpa ubah bentuk kekal. Penarafan beban itu meliputi sebahagian besar seni bina komersial dan awam dalam iklim sederhana.

Rawatan Permukaan pada Fabrik Tegangan PVC

Salutan PVC mentah menarik habuk bawaan udara dan serpihan organik, yang secara beransur-ansur mengotorkan membran dan mengurangkan penghantaran cahaya. Pengilang menangani masalah ini dengan lapisan atas lakuer, lakuer akrilik, kemasan polivinilidena fluorida (PVDF) dan laminat PVDF/Tedlar. Membran PVC bervarnis PVDF dikekalkan lebih 90% daripada kilauan putih asalnya selepas 10 tahun pendedahan luar, berbanding kira-kira 70–75% untuk PVC yang tidak dirawat dengan berat asas yang sama. Untuk projek berhampiran zon perindustrian atau kawasan pantai di mana pemendapan garam dan bahan pencemar adalah sengit, menyatakan lapisan atas PVDF atau Tedlar menambah kira-kira 8–15% kepada kos bahan tetapi secara mendadak mengurangkan kekerapan pembersihan daripada dua kali setahun kepada sekali setiap tiga hingga empat tahun.

Jangka Hayat dan Kebolehkitar Semula Fabrik Tegangan PVC

Pemasangan fabrik tegangan PVC yang dinyatakan dengan baik biasanya memberikan hayat perkhidmatan 15–25 tahun sebelum degradasi salutan menjejaskan prestasi kebakaran atau integriti struktur. Membran PVC akhir hayat boleh dikitar semula melalui beberapa program ambil balik Eropah — contohnya, proses Texyloop menukarkan membran poliester bersalut PVC terpakai kembali kepada butiran PVC setara dara dan mendapatkan semula scrim poliester untuk diproses semula. Pendekatan gelung tertutup ini mengurangkan jejak karbon kitaran hayat sebanyak kira-kira 30–40% berbanding pelupusan tapak pelupusan.

Gentian Kaca Bersalut PTFE: Pilihan Jangka Panjang Premium

gentian kaca bersalut PTFE (polytetrafluoroethylene) — selalunya dipasarkan di bawah nama jenama seperti Tenara atau Sheerfill — mewakili bahagian atas pasaran fabrik tegangan. Bahan asas adalah benang gentian kaca tenunan, yang tidak mudah terbakar secara semula jadi, dan salutan PTFE memberikan geseran ultra rendah, permukaan lengai secara kimia. Membran PTFE membawa jangkaan hayat perkhidmatan selama 30–50 tahun , dengan beberapa pemasangan yang ketara seperti Terminal Haji di Jeddah (siap 1981) kini melebihi empat dekad perkhidmatan berterusan.

Permukaan PTFE yang tidak berliang membersihkan diri dengan berkesan: hujan membasuh zarah bawaan udara tanpa meninggalkan kesan. Nilai penghantaran cahaya biasanya berjalan antara 5% dan 20%, memberikan struktur PTFE kualiti cahaya siang yang bercahaya dan meresap tanpa silau. Satu had ialah kos — gentian kaca bersalut PTFE biasanya harga pada tiga hingga lima kali ganda kos setiap meter persegi fabrik tegangan PVC standard — yang menjadikannya paling sesuai untuk struktur kekal mercu tanda berbanding pemasangan bermusim atau sementara.

Prestasi kebakaran adalah kelebihan utama. PTFE/gentian kaca diklasifikasikan sebagai tidak mudah terbakar di bawah kebanyakan kod bangunan negara, yang sangat memudahkan kebenaran untuk ruang awam tertutup seperti atrium beli-belah, terminal lapangan terbang dan bumbung stadium.

Filem ETFE: Ketelusan dan Prestasi Ringan

ETFE (etilena tetrafluoroetilena) secara teknikal bukan kain tenunan tetapi filem fluoropolimer termoplastik. Ia termasuk dalam keluarga membran tegangan kerana ia dipotong, dikimpal, dan ditegangkan menggunakan prinsip struktur yang setanding. Satu lapisan filem ETFE seberat 150–350 g/m² — kira-kira 1% berat panel kaca yang setara — yang secara mendadak mengurangkan keperluan beban struktur utama dan membuka kemungkinan rentang yang tidak dapat dicapai oleh kaca secara ekonomi.

ETFE mencapai nilai penghantaran cahaya 90–95% untuk satu lapisan , menjadikannya pilihan pilihan apabila cahaya siang semula jadi maksimum adalah keutamaan reka bentuk. Pusat Akuatik Kebangsaan Beijing ("Kiub Air"), yang telah siap untuk Sukan Olimpik 2008, menggunakan lebih 100,000 m² panel kusyen ETFE dan kekal sebagai salah satu contoh yang paling banyak disebut tentang ketelusan dan kepelbagaian struktur bahan tersebut.

Filem ETFE biasanya dipasang sebagai sistem kusyen kembung berbilang lapisan dan bukannya membran bertegang tunggal. Tekanan udara yang dikekalkan di antara lapisan menyediakan penebat (nilai-U 1.5–2.8 W/m²K untuk sistem dua lapisan) dan ketegaran struktur. Walau bagaimanapun, sistem inflasi mekanikal memerlukan kontrak penyelenggaraan dan pemampat sandaran, menambah kerumitan operasi berbanding membran PVC atau PTFE statik.

Fabrik Teduh HDPE: Dicipta untuk Kawalan Suria

Kain teduh polietilena berketumpatan tinggi (HDPE) menempati niche yang berbeza dalam struktur fabrik tegangan. Tidak seperti fabrik tegangan PVC atau membran PTFE, fabrik teduh HDPE ialah struktur tenunan terbuka atau rajutan yang direka khusus untuk menyekat sinaran suria sambil membenarkan pergerakan udara. Fabrik teduh HDPE boleh didapati dalam faktor teduhan daripada 30% hingga 95% , membolehkan penentukuran tepat pengurangan keuntungan suria berbanding pengudaraan semula jadi.

Ini menjadikan HDPE bahan dominan untuk tempat letak kereta, taman permainan, struktur teduh pertanian dan kawasan hospitaliti luar dalam iklim panas. Kanopi HDPE faktor teduhan 90% di atas tempat letak kereta di Dubai atau Phoenix boleh mengurangkan suhu permukaan pada kenderaan yang diletakkan sebanyak 20–30°C berbanding asfalt tidak berlorek, mengurangkan suhu kabin dalaman dan beban penghawa dingin dengan ketara. Kekuatan tegangan fabrik teduh HDPE adalah lebih rendah daripada membran seni bina bersalut — biasanya 1,500–4,500 N/5 cm — jadi reka bentuk struktur mesti mengambil kira perkara ini apabila menentukan daya angkat angin dan rintangan beban salji.

Fabrik teduh HDPE adalah UV-stabil semasa pembuatan, dan gred komersial berkualiti dibawa Jaminan kestabilan UV 10 tahun . Struktur terbuka berliang bermakna fabrik tidak mengumpul air berdiri, menghapuskan beban kolam yang mesti dipertimbangkan dengan fabrik tegangan PVC tidak telap dalam pemasangan cerun rendah.

Gentian Kaca Bersalut Silikon: Aplikasi Suhu Tinggi Niche

Membran gentian kaca bersalut silikon ialah jenis fabrik tegangan yang paling kurang biasa dalam seni bina umum tetapi memainkan peranan penting dalam persekitaran suhu tinggi dan pemprosesan makanan. Salutan elastomer silikon kekal stabil dari -60°C hingga 230°C secara berterusan , dengan puncak jangka pendek bertolak ansur sehingga 300°C. Julat terma ini jauh melebihi had operasi fabrik tegangan PVC (biasanya dinilai kepada perkhidmatan berterusan 70°C) dan menjadikan silikon/gentian kaca sebagai pilihan lalai untuk kanopi di atas ketuhar industri, penutup faundri dan zon ekzos haba dalam kemudahan pembuatan.

Salutan silikon juga selamat untuk makanan, tidak toksik, dan tahan terhadap kebanyakan asid, alkali dan agen pembersih yang digunakan dalam pengeluaran makanan. Ciri-ciri ini telah membawa kepada penggunaan yang semakin meningkat dalam struktur bumbung tegangan berbanding pasaran makanan dan kemudahan pemprosesan, di mana pembersihan wap tekanan tinggi yang kerap adalah rutin. Pertukarannya ialah kos: gentian kaca bersalut silikon jauh lebih mahal daripada fabrik tegangan PVC dan juga membran PTFE dalam beberapa konfigurasi.

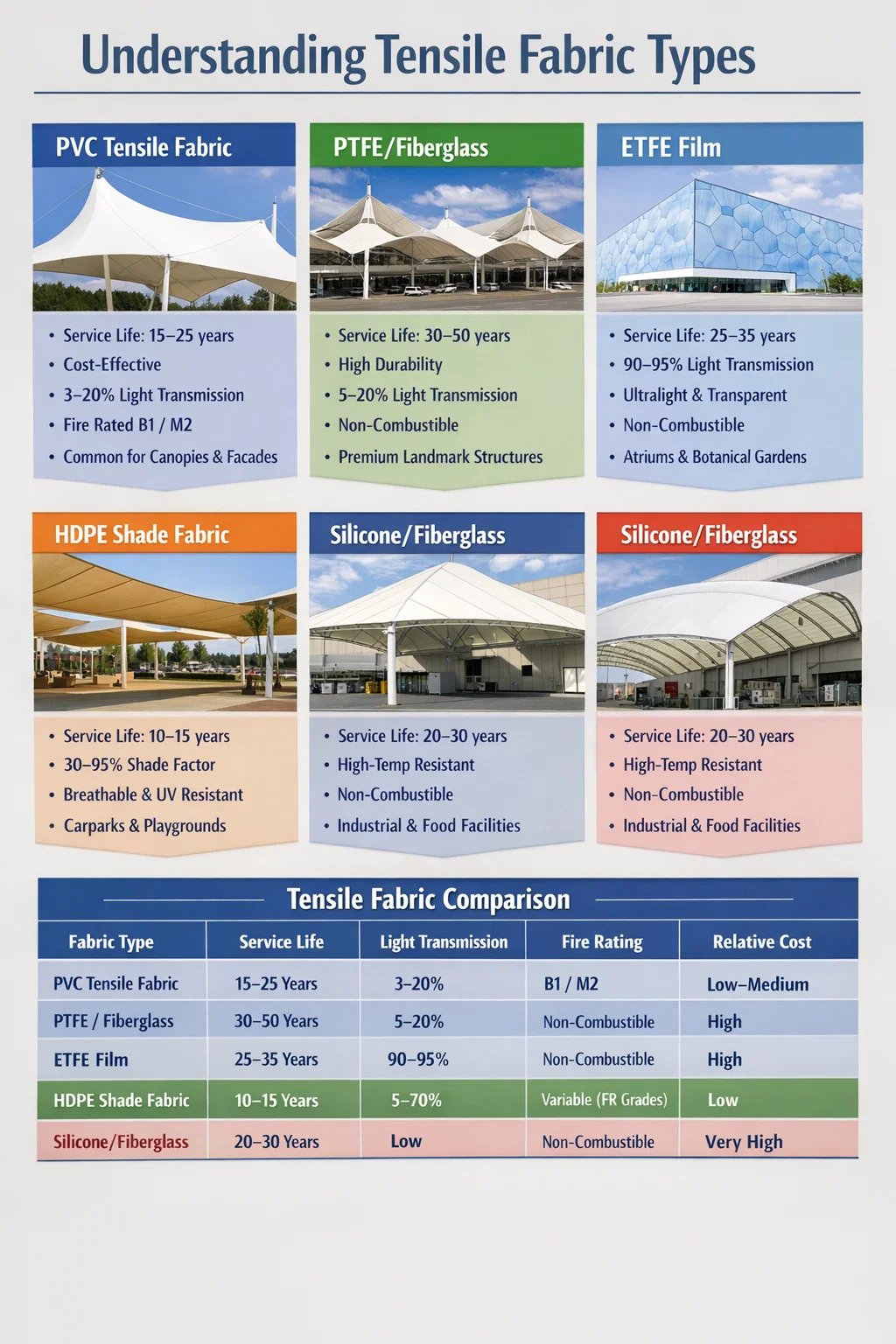

Perbandingan Kepala-ke-Kepala Semua Jenis Kain Tegangan

Jadual di bawah meringkaskan prestasi utama dan sifat komersial setiap jenis fabrik tegangan utama untuk membantu keputusan spesifikasi.

Bagaimana Gred Kain Tegangan PVC Berbeza

Tidak semua fabrik tegangan PVC adalah sama. Segmen pasaran dibahagikan kepada gred berat — lazimnya Gred 2 hingga Gred 9 — dan dalam setiap gred, peringkat kualiti berbeza dengan ketara mengikut pembinaan scrim, formulasi kompaun PVC dan teknologi lapisan atas. Berikut ialah cara pemecahan gred utama dalam aplikasi praktikal:

• Gred 2–3 (400–600 g/m²): Dewan pameran ringan, tenda acara sementara, layar teduh jangka pendek. Kekuatan tegangan biasanya 2,500–4,000 N/5 cm. Tidak disyorkan untuk struktur kekal di zon angin kencang.
• Gred 5–6 (750–1,100 g/m²): Kuda kerja seni bina komersial — kanopi tegangan, laluan pejalan kaki, tempat perlindungan transit dan pelapisan muka depan. Kekuatan tegangan 5,000–7,500 N/5 cm. Biasanya dinilai hayat perkhidmatan 15–20 tahun dengan lapisan atas PVDF.
• Gred 8–9 (1,200–1,600 g/m²): Bumbung stadium, hab pengangkutan rentang besar, fasad tegangan yang membawa tekanan angin melebihi 2 kPa. Kekuatan tegangan 9,000–12,000 N/5 cm. Selalunya dinyatakan dengan lamina Tedlar untuk rintangan cuaca maksimum dan umur panjang.

Seni bina scrim di dalam PVC juga penting. Scrim tenunan biasa menawarkan kekuatan tegangan seragam dalam kedua-dua arah meledingkan dan pakan — lebih disukai untuk struktur membran prategasan dwipaksi. Tenunan leno atau scrim benang sisip menawarkan kekuatan yang lebih tinggi dalam satu arah dan digunakan dalam aplikasi tegangan satu arah seperti kanopi peti besi tong.

Piawaian Prestasi Kebakaran untuk Fabrik Tegangan

Prestasi kebakaran ialah faktor spesifikasi yang tidak boleh dirunding untuk mana-mana struktur tegangan tertutup atau separuh tertutup. Piawaian berbeza mengikut wilayah:

• Eropah: EN 13501-1 pengelasan tindak balas terhadap kebakaran. Fabrik tegangan PVC dengan rawatan FR biasanya mencapai Kelas B-s2, d0 atau Kelas C-s2, d0. PTFE dan ETFE mencapai Kelas A2-s1, d0 (tidak mudah terbakar).
• Perancis: Sistem klasifikasi M. Fabrik tegangan PVC dengan rawatan yang sesuai mencapai M2 (kalis api), yang diperlukan untuk ruang perhimpunan awam berbumbung.
• Amerika Syarikat: NFPA 701 dan ASTM E84. Membran PVC seni bina berkualiti mencapai indeks penyebaran nyalaan Kelas A (FSI ≤ 25).
• Australia/New Zealand: AS/NZS 1530.3. Fabrik tegangan PVC yang digunakan dalam bangunan pemasangan Kelas 9 biasanya memerlukan Indeks Kebolehcucuhan ≤ 6 dan Indeks Penyebaran Api ≤ 0.

Bahan tambahan kalis api dalam fabrik tegangan PVC digabungkan pada peringkat pengkompaunan, tidak digunakan sebagai salutan permukaan , yang bermaksud prestasi FR tidak berkurangan selepas pembersihan atau lelasan. Ini adalah perbezaan penting untuk disahkan semasa menyemak helaian data teknikal produk — rawatan FR yang digunakan di permukaan pada membran bajet merosot dari semasa ke semasa dan kehilangan pematuhan pensijilan mereka.

Ciri-ciri Akustik dan Terma Jenis Kain Tegangan

Prestasi akustik sering diabaikan semasa pemilihan bahan tetapi menjadi kritikal di ruang awam berbumbung. Fabrik tegangan PVC ialah permukaan reflektif — pekali penyerapan bunyi (αw) biasanya berjulat dari 0.05 hingga 0.15 — bermakna hingar bergema terkumpul dalam persekitaran yang dilitupi membran melainkan pelapik penyerap atau panel akustik sekunder disepadukan. Pasukan reka bentuk stadium kerap menggunakan pelapik akustik sekunder daripada fabrik tegangan PVC berlubang dengan lapisan pemukul penebat untuk mengurangkan masa bergema dalam grandstand berbumbung daripada 3–5 saat kepada sasaran 1.5–2 saat untuk kebolehfahaman pertuturan.

Prestasi terma fabrik tegangan PVC satu lapisan adalah sederhana. Membran PVC standard 900 g/m² mempunyai nilai U lebih kurang 5.5–6.5 W/m²K , menyediakan penebat minimum dengan sendirinya. Sistem PVC dua lapisan dengan celah udara atau isian penebat boleh mencapai nilai U 1.5–3.0 W/m²K, menjadikannya berdaya maju untuk ruang tertutup bermusim. Sistem kusyen ETFE, sebaliknya, mencapai nilai U 1.0–2.0 W/m²K dengan sistem dua lapisan dan di bawah 1.0 W/m²K dengan tiga atau lebih lapisan ditambah dengan isian argon.

Pemantulan suria adalah pemacu haba yang lain. Fabrik tegangan PVC putih dengan lapisan atas PVDF boleh mencapai nilai pantulan suria 0.65–0.75 (TSR), dengan ketara mengurangkan penambahan haba suria di bawah kanopi berbanding pilihan PVC yang lebih gelap (TSR 0.10–0.30) atau bumbung logam kosong (TSR 0.20–0.40). Ini adalah kelebihan kecekapan tenaga yang ketara untuk ruang hospitaliti luar yang mencari naungan tanpa pengumpulan haba yang berlebihan.

Teknologi Jahitan dan Sambungan untuk Fabrik Tegangan PVC

Keutuhan struktur membran tegangan hanya boleh dipercayai seperti jahitannya. Panel kain tegangan PVC disambung menggunakan dua kaedah utama:

• Kimpalan frekuensi tinggi (HF): Medan elektromagnet mengayunkan molekul PVC pada garis jahitan, menghasilkan haba yang menggabungkan dua lapisan menjadi ikatan homogen. Kimpalan HF yang dilaksanakan dengan betul mencapai kekuatan jahitan 85–100% daripada membran induk , bermakna jahitan tidak mewujudkan titik lemah struktur. Ini adalah piawaian industri untuk semua fabrikasi kain tegangan PVC komersial.
• Kimpalan udara panas: Aliran udara yang dipanaskan (250–400°C) melembutkan permukaan PVC, yang kemudiannya ditekan bersama di bawah tekanan penggelek. Digunakan untuk pembaikan di tapak dan geometri jahitan melengkung atau tidak teratur yang tidak dapat dicapai oleh plat kimpalan HF. Kekuatan jahitan biasanya 75–90% daripada fabrik induk.

Kaca gentian bersalut PTFE tidak boleh dikimpal HF kerana tapak gentian kaca tidak bertindak balas kepada pengujaan elektromagnet, dan salutan PTFE stabil secara terma dan tidak boleh cantum di bawah 327°C. Sebaliknya, panel PTFE dicantumkan secara mekanikal menggunakan bar pengapit keluli bersalut PTFE dan sambungan pusingan berbolted, yang memerlukan pertindihan jahitan yang lebih luas (biasanya 50–100 mm berbanding 15–25 mm untuk kimpalan PVC HF) dan menambahkan kerumitan fabrikasi.

Penamatan tepi fabrik tegangan PVC menggunakan beberapa strategi: tali dalam saluran (kabel keluli bersalut PVC yang tertanam dalam labuh dikimpal yang menggunakan profil penyemperitan aluminium berterusan), tali bolt (manik bulat berterusan di sepanjang perimeter panel), dan sambungan plat dan bolt untuk titik penambat tertumpu beban tertinggi. Pemilihan penamatan tepi mempengaruhi kedua-dua butiran visual pemasangan siap dan kapasiti pemindahan beban maksimum pada setiap penambat.

Memilih Fabrik Regangan yang Tepat untuk Projek Anda

Pokok keputusan untuk spesifikasi fabrik tegangan biasanya mengikut logik ini:

1. Bajet dan hayat projek: Jika hayat reka bentuk adalah di bawah 20 tahun atau bajet terhad, fabrik tegangan PVC dengan lapisan atas PVDF hampir selalu merupakan jawapan yang betul. Untuk struktur mercu tanda 30 tahun, PTFE atau ETFE gred tinggi mewajarkan premium.
2. Keperluan cahaya: Cahaya siang semula jadi maksimum? Nyatakan filem ETFE. Cahaya siang meresap terkawal? PVC atau PTFE putih atau berwarna terang. Pengecualian solar dengan pengudaraan? Kain teduh HDPE.
3. Keperluan klasifikasi kebakaran: Semak keperluan kod bangunan tempatan untuk kelas penghunian. Jika pengelasan tidak mudah terbakar adalah wajib (EN A2 atau setara), PTFE atau ETFE adalah satu-satunya pilihan membran. Jika Kelas B atau C boleh diterima, fabrik tegangan PVC dengan rawatan FR integral layak.
4. Pendedahan alam sekitar: Pencemaran tinggi atau pendedahan garam pantai? Utamakan lapisan atas PVDF atau Tedlar pada PVC, atau pilih PTFE untuk penampilan sifar penyelenggaraan. Zon perindustrian suhu tinggi? Nyatakan gentian kaca bersalut silikon.
5. Rentang dan beban struktur: Untuk rentang yang melebihi 40–50 m dan beban dinamik yang tinggi, analisis kejuruteraan struktur akan memacu pemilihan berat fabrik. Bekerjasama dengan fabrikasi membran awal untuk mengesahkan bahawa gred kain tegangan PVC yang dipilih memenuhi nilai tegasan yang dikira pada semua titik sambungan.

Tiada jenis kain tegangan tunggal menguasai semua aplikasi. Walau bagaimanapun, untuk gabungan prestasi struktur, reka bentuk serba boleh, kecekapan kos, dan ciri pemasangan praktikal, Fabrik tegangan PVC kekal sebagai bahan yang paling banyak digunakan di pasaran , menyediakan projek daripada kanopi pasaran sementara kepada bumbung kekal seluas ribu meter persegi. Memahami rangkaian penuh jenis — dan tempat fabrik tegangan PVC berada dalam spektrum itu — memberikan pereka bentuk dan pengurus projek asas untuk membuat keputusan gred spesifikasi yang yakin dari peringkat awal reka bentuk.
