Cara Memasang Fabrik Tegangan: Panduan Langkah demi Langkah Lengkap

Cara Memasang Fabrik Tegangan: Jawapan Langsung

Memasang fabrik tegangan — terutamanya Kain tegangan PVC — memerlukan urutan berstruktur: penyediaan tapak, pendirian bingkai, buka gulungan dan kedudukan fabrik, ketegangan tepi dan penambat akhir. Proses ini bukan semata-mata tentang menarik bahan ketat; ia melibatkan pengagihan tegangan yang dikira untuk mengelakkan ubah bentuk, kendur, atau kegagalan pramatang. Apabila dilakukan dengan betul, struktur kain tegangan PVC yang dipasang dengan betul boleh bertahan 15 hingga 25 tahun dengan penyelenggaraan yang minimum.

Sama ada anda memasang layar teduh di atas halaman komersial, kanopi tegangan untuk tempat acara luar atau bumbung membran seni bina yang besar, prinsip pemasangan teras tetap sama. Panduan ini berjalan melalui setiap peringkat secara terperinci, jadi anda mempunyai rujukan yang boleh dipercayai dari awal hingga akhir.

Memahami Fabrik Tegangan PVC Sebelum Anda Memasang

Sebelum mengambil satu alat, anda perlu memahami bahan yang anda gunakan. Kain tegangan PVC ialah tekstil teknikal bersalut yang dibuat dengan melaminakan polivinil klorida (PVC) pada grid benang poliester asas. Pembinaan ini memberikan bahan sifat utamanya: kekuatan tegangan tinggi, kestabilan dimensi di bawah beban, rintangan UV dan ketaktelapan air.

Pemberat kain tegangan PVC biasa yang digunakan dalam pemasangan seni bina dan komersil terdiri daripada 650 g/m² hingga 1,100 g/m² . Fabrik yang lebih ringan sekitar 650–750 g/m² sesuai dengan struktur teduh dan tempat perlindungan sementara, manakala fabrik yang lebih berat pada 900–1,100 g/m² digunakan dalam bumbung kekal, kanopi stadium dan struktur tegangan rentang besar.

Sifat Utama yang Mempengaruhi Pemasangan

• Kekuatan tegangan: biasanya 3,000–6,000 N/5cm dalam arah meledingkan dan pakan
• Rintangan koyakan: penting untuk struktur yang dipenuhi angin
• Pengembangan terma: PVC mengembang dan mengecut dengan suhu, yang mesti difaktorkan ke dalam ketegangan
• Salutan permukaan: sesetengah fabrik mempunyai lapisan atas PVDF atau lakuer yang mempengaruhi cara ia bertindak balas terhadap perkakasan pengapit
• Jahitan kimpalan: kekuatan jahitan kimpalan kilang harus memenuhi atau melebihi 80% daripada kekuatan fabrik asas

Memahami sifat ini membantu anda memilih perkakasan penegang yang betul, tetapkan nilai pra-tegangan yang betul dan elakkan terlalu menekankan fabrik semasa pemasangan.

Alat dan Bahan Yang Diperlukan untuk Pemasangan Fabrik Tegangan

Mempunyai alatan yang betul di tapak sebelum pemasangan bermula menjimatkan masa, mengurangkan ralat dan melindungi kedua-dua fabrik dan pekerja yang terlibat. Di bawah ialah senarai komprehensif tentang perkara yang anda perlukan untuk pemasangan kain tegangan PVC standard.

Penyediaan Tapak: Langkah Kebanyakan Pemasang Tergesa-gesa

Penyediaan tapak yang lemah adalah punca utama masalah pemasangan. Sebelum fabrik tegangan PVC tiba di tapak, bingkai struktur atau mata penambat mesti didirikan sepenuhnya, diperiksa untuk paip dan paras, dan disahkan sepadan dengan lukisan fabrikasi. Sebarang sisihan yang lebih besar daripada ±5mm daripada dimensi reka bentuk boleh mengakibatkan pengagihan ketegangan yang tidak sekata merentasi panel fabrik.

Senarai Semak Sebelum Fabrik Tiba di Tapak

• Sahkan semua anggota rangka keluli atau aluminium dipasang, dipasang paip, dan dikimpal atau dilekatkan setiap lukisan kejuruteraan
• Sahkan tapak konkrit atau tapak penambat telah mencapai kekuatan penyembuhan penuh (biasanya 28 hari untuk konkrit standard )
• Periksa sama ada semua rel keder atau perkakasan pengapit telah dipasang pada bingkai
• Ukur dimensi pepenjuru bukaan bingkai untuk mengesahkan ia segi empat sama — kedua-dua pepenjuru hendaklah berada di dalam 10mm antara satu sama lain
• Kosongkan kawasan di bawah dan sekeliling struktur daripada serpihan, objek tajam atau apa-apa yang boleh menyangkut atau menusuk fabrik semasa membuka gulungan
• Semak ramalan cuaca — jangan mulakan pemasangan fabrik jika kelajuan angin melebihi 25 km/j atau jika hujan akan datang
• Pastikan peralatan akses (perancah, lif boom, atau platform kerja bertingkat) berada dalam kedudukan dan diperiksa keselamatan

Satu langkah yang sering diabaikan ialah memeriksa suhu pada hari pemasangan. Fabrik tegangan PVC sebaiknya dipasang apabila suhu ambien berada di antara 10°C dan 30°C . Dalam keadaan yang sangat sejuk, PVC menjadi lebih keras dan kurang lentur, menjadikannya lebih sukar untuk diletakkan di rel keder. Dalam keadaan yang sangat panas, fabrik mengendur dan mungkin kelihatan kendur selepas pemasangan apabila ia sejuk.

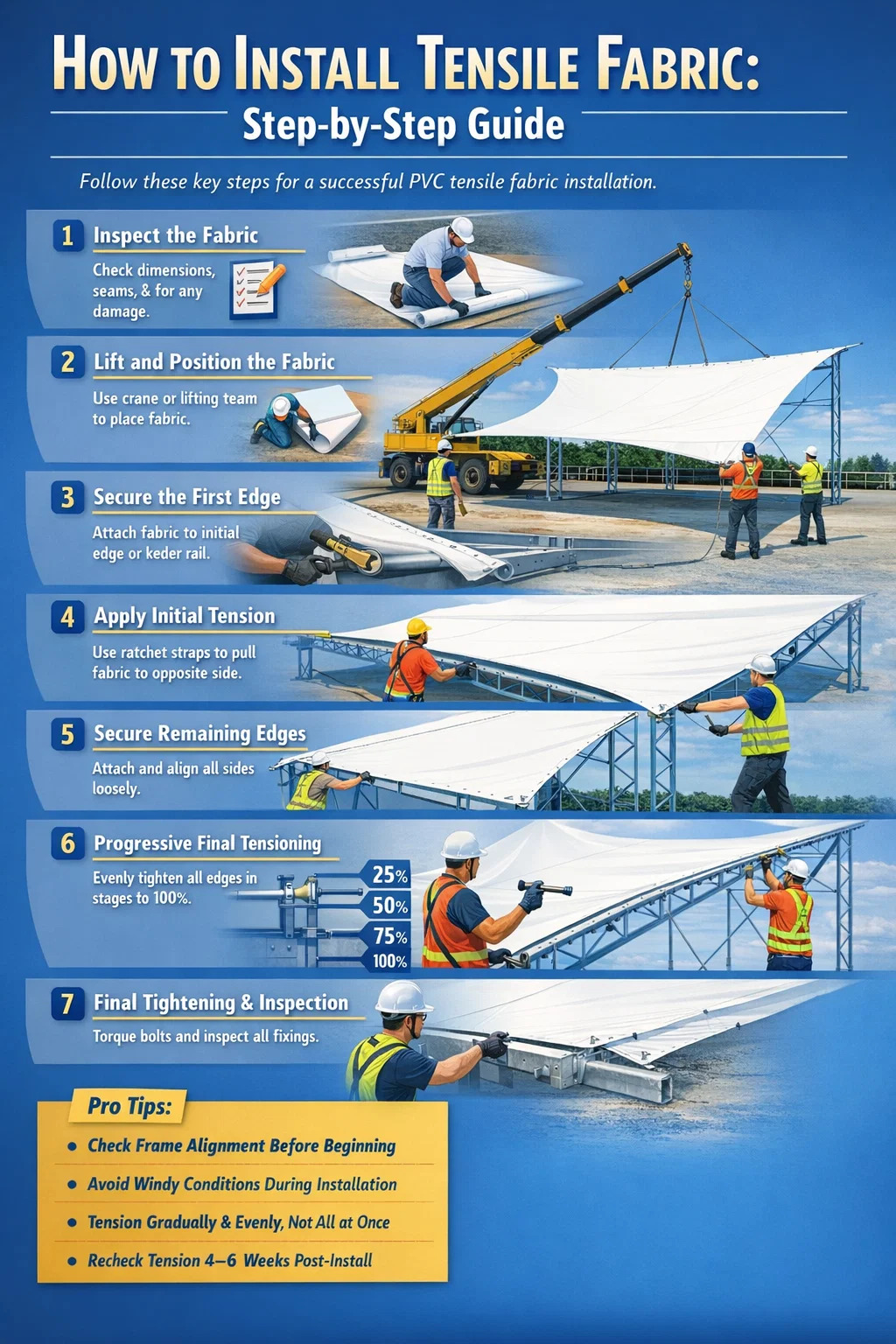

Proses Pemasangan Langkah demi Langkah untuk Fabrik Tegangan PVC

Urutan berikut digunakan untuk kebanyakan pemasangan fabrik tegangan PVC komersial dan seni bina. Laraskan berdasarkan sistem lampiran tepi khusus yang digunakan — rel keder, pengapit plat atau tali dalam saluran.

Langkah 1 — Periksa Panel Fabrik Sebelum Dibuka

Sebelum gulungan dibuka, semak dokumentasi penghantaran untuk mengesahkan panel fabrik sepadan dengan pesanan: dimensi yang betul, gred bahan dan lokasi jahitan kimpalan. Setelah gulungan dibuka, letakkan kain di atas kain terpal bersih atau penutup tanah pelindung. Periksa untuk sebarang kerosakan pengangkutan — luka, kesan lelasan atau tali penyalur yang cacat. Periksa sama ada semua kelengkapan sudut, lubang kecil atau tepi keder utuh dan diletakkan dengan betul.

Jangan seret kain di atas tanah yang kasar. Walaupun sentuhan singkat dengan konkrit atau kerikil boleh melecetkan salutan PVC, menjejaskan rintangan UV dan ketahanan jangka panjang.

Langkah 2 — Angkat dan Letakkan Fabrik pada Struktur

Untuk panel kecil di bawah lebih kurang 30 m², satu pasukan yang terdiri daripada empat hingga enam pekerja boleh mengangkat dan meletakkan fabrik secara manual. Untuk panel yang lebih besar, kren atau telehandler dengan bar penyebar diperlukan. Pasang anduh pengangkat hanya pada titik angkat yang ditetapkan — jangan sekali-kali pada badan kain itu sendiri.

Letakkan fabrik di atas struktur supaya tepi terpanjang sejajar dengan anggota struktur terpanjang. Ini meminimumkan jarak yang mesti dilalui setiap tepi untuk mencapai titik lampirannya, mengurangkan risiko tekanan pengendalian yang tidak sekata semasa peringkat seterusnya.

Langkah 3 — Selamatkan Tepi Pertama

Sentiasa mulakan dengan satu tepi tetap atau pergerakan rendah — biasanya tepi lurus di sepanjang rasuk rabung atau anggota struktur utama. Untuk sistem rel keder, luncurkan tali keder atau manik ke dalam saluran aluminium bermula dari satu hujung dan bergerak ke arah yang lain. Gunakan palu getah dan alat penolak bermata licin untuk meletakkan manik keder sepenuhnya ke dalam slot tanpa memutarbelitkannya.

Untuk sistem pengapit plat, letakkan lipatan fabrik di bawah plat pengapit, masukkan bolt pada jari, dan sahkan penjajaran sebelum sebarang pengetatan akhir. Pada peringkat ini, semua pelekap hendaklah dirapatkan dengan tangan sahaja — kilasan akhir datang kemudian.

Langkah 4 — Gunakan Ketegangan Awal pada Tepi Bertentangan

Dengan tepi pertama diikat, pindah ke tepi bertentangan. Pasangkan tali ratchet atau penarik ikut bersama pada kelengkapan sudut atau gelung penegang dan tarik fabrik ke arah titik lampirannya. Matlamat pada peringkat ini bukanlah ketegangan akhir — ia hanyalah untuk menghilangkan kendur pukal supaya fabrik terletak rata di seluruh struktur.

Semasa anda menarik, perhatikan permukaan kain. Sebarang kedutan pepenjuru menunjukkan tarikannya tidak sekata. Laraskan arah dan magnitud tarikan pada setiap tali secara berasingan untuk memastikan panel fabrik menjejak lurus. Setelah tepi bertentangan mencapai perkakasan lampirannya, selamatkannya dengan longgar — pengapit ketat tangan atau manik keder yang dimasukkan sebahagiannya.

Langkah 5 — Selamatkan Sisi Tertinggal

Dengan dua tepi bertentangan dicantumkan dengan longgar, kerjakan pada baki dua tepi menggunakan urutan yang sama: pasang, jajar, tarik perlahan dan selamatkan dengan longgar. Pada penghujung langkah ini, keempat-empat tepi (atau semua tepi perimeter untuk bentuk kompleks) hendaklah dilekatkan dengan longgar pada struktur. Fabrik masih akan kelihatan agak kendur — ini dijangka dan betul pada peringkat ini.

Langkah 6 — Penegangan Akhir Progresif

Ini adalah fasa paling kritikal bagi keseluruhan pemasangan. Penegangan akhir mesti digunakan secara beransur-ansur dan sama rata pada semua tepi secara serentak — bukan tepi demi tepi. Kaedah yang betul ialah bekerja dalam hantaran tambahan : gunakan 25% ketegangan sasaran pada semua tepi, kemudian 50%, kemudian 75%, kemudian 100%. Pendekatan progresif ini memastikan fabrik meregang seragam merentasi kawasan penuhnya tanpa kepekatan tekanan pada mana-mana titik.

Untuk sistem rel keder, penegangan akhir dicapai dengan mengetatkan bolt penegang atau turnbuckle yang disepadukan ke dalam penutup hujung rel. Untuk sistem pengapit plat, bolt diketatkan kepada nilai tork yang ditentukan - biasanya 25–40 Nm untuk bolt tahan karat M10, bergantung pada spesifikasi perkakasan.

Sepanjang menegangkan, pantau permukaan fabrik secara berterusan. Permukaan panel kain tegangan PVC yang ditegangkan dengan betul hendaklah:

• Bebas daripada kedutan tekanan pepenjuru yang melintasi panel
• Tegang apabila ditekan ringan dengan tangan, dengan pesongan yang minimum
• Melengkung dalam geometri yang dimaksudkan (antiklastik, segerak atau rata, setiap reka bentuk)
• Bebas daripada kawasan kolam atau tempat rata yang membolehkan air terkumpul

Langkah 7 — Pengetatan Bolt Akhir dan Pemeriksaan Perkakasan

Setelah ketegangan penuh dicapai, pusing setiap titik penetapan secara sistematik dan ketatkan semua bolt mengikut tork yang ditentukan. Gunakan sepana tork yang ditentukur — meneka dengan rasa tidak boleh diterima untuk pemasangan struktur. Catatkan nilai tork yang digunakan pada setiap titik penetapan untuk log penyelenggaraan.

Periksa bahawa manik keder berada sepenuhnya dan sama rata di semua saluran rel. Mana-mana bahagian manik yang tidak diletakkan sepenuhnya akan menghasilkan kepekatan tegasan setempat yang boleh menyebabkan kegagalan koyakan tepi, terutamanya di bawah beban angin.

Sistem Pembetulan Fabrik Tegangan: Yang Mana Satu Untuk Digunakan

Pilihan sistem penetapan tepi memberi kesan ketara kepada kedua-dua proses pemasangan dan prestasi jangka panjang struktur tegangan. Berikut ialah pecahan sistem yang paling biasa digunakan dengan fabrik tegangan PVC.

Untuk pemasangan fabrik tegangan PVC komersil dan seni bina jangka panjang, sistem rel keder secara amnya adalah pilihan utama kerana ia mengagihkan beban tepi secara berterusan di sepanjang perimeter daripada menumpukan tegasan pada penetapan titik diskret. Ini diterjemahkan terus kepada hayat fabrik yang lebih lama dan mengurangkan risiko koyak di tepi.

Kesilapan Biasa Semasa Pemasangan Fabrik Tegangan dan Cara Mengelakkannya

Malah pasukan pemasangan yang berpengalaman membuat ralat yang boleh dielakkan. Memahami kesilapan yang paling kerap menjimatkan masa, wang, dan kemungkinan panel fabrik itu sendiri.

Terlalu Tegang

Menarik fabrik lebih ketat daripada spesifikasi reka bentuk tidak menjadikannya lebih kuat — ia mempercepatkan ubah bentuk rayapan dalam salutan PVC, menekankan jahitan kimpalan melebihi kapasiti reka bentuknya, dan membebankan struktur sokongan. Nilai pra-tegangan reka bentuk untuk fabrik tegangan PVC seni bina biasanya berada dalam julat 1.5–3.0 kN/m . Sentiasa bekerja dari spesifikasi kejuruteraan, bukan pertimbangan visual.

Menegangkan Satu Pinggir Pada Satu Masa

Menegangkan sepenuhnya satu tepi sebelum yang lain dipasang memaksa satu tepi itu membawa semua beban pra-tegangan awal secara tidak simetri. Ini memesongkan geometri fabrik dan mewujudkan tegasan sisa yang tidak sekata. Sentiasa pasangkan semua tepi dengan longgar sebelum memulakan penegangan akhir, dan sentiasa ketegangan dalam hantaran tambahan merentasi semua tepi.

Memasang dalam Angin Kencang

A Kain tegangan PVC panel dengan luas permukaan 50 m² bertindak seperti layar besar ditiup angin. Pada 30 km/j, beban dinamik pada panel separa terjamin boleh melebihi kapasiti pegangan manual pasukan empat orang. Kemalangan pemasangan berkaitan angin adalah punca utama kerosakan fabrik dan kecederaan pekerja pada tapak struktur tegangan.

Orientasi Fabrik yang salah

Kebanyakan fabrik tegangan PVC mempunyai sifat tegangan yang berbeza dalam arah meledingkan (membujur) dan pakan (melintang). Reka bentuk kejuruteraan menentukan arah mana yang harus sejajar dengan laluan beban utama. Memasang fabrik yang diputar 90° dari orientasi reka bentuknya boleh mengurangkan prestasi struktur dengan ketara. Sentiasa sahkan orientasi terhadap lukisan fabrikasi sebelum mengamankan sebarang tepi.

Melangkau Semakan Ketegangan Semula

Fabrik tegangan PVC baharu mengalami tempoh pemasangan tempat tidur pada minggu pertama selepas pemasangan. Benang asas poliester mengendap sedikit di bawah beban, dan fabrik akan mengendur lebih kurang 2–5% daripada nilai pra-tegangan awalnya. Semakan ketegangan semula dan pelarasan di 4-6 minggu selepas pemasangan adalah amalan standard dan harus disertakan dalam setiap kontrak pemasangan.

Pertimbangan Khas untuk Struktur Fabrik Tegangan PVC Span Besar

Struktur dengan rentang jelas melebihi 15 meter memperkenalkan kerumitan tambahan yang melangkaui urutan pemasangan standard yang diterangkan di atas.

Cantuman Panel dan Kimpalan Medan

Fabrik tegangan PVC biasanya dihasilkan dalam bentuk gulungan 1.5 hingga 5 meter lebar . Kanopi yang sangat besar memerlukan beberapa panel untuk dikimpal bersama kilang sebelum penghantaran. Untuk struktur yang sangat besar di mana panel dikimpal kedai terlalu besar untuk diangkut, kimpalan medan menggunakan peralatan kimpalan udara panas mungkin diperlukan di tapak. Kimpalan medan memerlukan keadaan terkawal - suhu, kelembapan dan kebersihan permukaan semuanya menjejaskan kualiti kimpalan. Kimpalan udara panas PVC yang dilaksanakan dengan betul mencapai kekuatan ikatan 90–95% daripada kekuatan fabrik asas .

Kabel Sokongan Perantaraan dan Tepi Catenary

Struktur tegangan rentang besar selalunya menggabungkan kabel katenari keluli tahan karat di sepanjang tepi bebas atau garis sokongan perantaraan. Interaksi antara ketegangan kabel dan ketegangan fabrik memerlukan pelarasan yang diselaraskan semasa pemasangan. Kabel diprategangkan kepada nilai yang ditentukan menggunakan turnbuckles, dan ketegangan fabrik ditentukur berbanding dengan geometri kabel. Ini memerlukan penyeliaan kejuruteraan dan bukan tugas untuk pekerja yang tidak terlatih.

Pemasangan Berperingkat untuk Perhimpunan Berbilang Panel

Apabila bumbung besar terdiri daripada berbilang panel bersebelahan, pemasangan mesti mengikut urutan yang ditetapkan untuk mengelakkan panel yang telah siap daripada diherotkan oleh ketegangan panel bersebelahan. Biasanya, pemasangan bermula dari pusat struktur ke luar, atau dari titik tertinggi ke bawah, bergantung pada geometri struktur.

Senarai Semak Pemeriksaan Selepas Pemasangan

Setelah pemasangan selesai, lakukan pemeriksaan menyeluruh sebelum menandatangani projek. Ini melindungi kedua-dua pemasang dan pelanggan dengan mendokumenkan keadaan struktur semasa penyerahan.

1. Berjalan sepanjang perimeter penuh dan periksa setiap titik penetapan — tempat duduk keder, tork bolt plat atau tempat duduk bertali dalam saluran
2. Periksa permukaan fabrik dari aras tanah untuk kedutan, kawasan ketegangan tidak sekata atau herotan yang boleh dilihat
3. Periksa semua jahitan kimpalan untuk penembusan atau menggelegak — sebarang jahitan yang boleh dikupas dengan tangan telah gagal dan memerlukan pembaikan
4. Sahkan semua titik saliran dan titik rendah dalam geometri fabrik menghalakan air dari struktur dengan betul
5. Periksa bahawa tiada tepi kain bersentuhan langsung dengan keluli atau tepi tajam yang boleh menyebabkan lelasan dari semasa ke semasa
6. Ambil gambar semua titik penetapan dan keseluruhan struktur yang dipasang untuk rekod projek
7. Catatkan semua nilai tork yang digunakan, bahan yang digunakan, dan keadaan ambien semasa pemasangan dalam fail penyelenggaraan
8. Sediakan pelanggan dengan arahan penjagaan dan penyelenggaraan pengilang untuk gred kain tegangan PVC tertentu yang dipasang

Jadual Penyelenggaraan untuk Melindungi Pelaburan Fabrik Tegangan PVC Anda

Pemasangan adalah permulaan, bukan pengakhiran kerja. A structured maintenance program extends the service life of tensile fabric structures significantly. Jadual di bawah menggariskan selang penyelenggaraan yang disyorkan untuk pemasangan fabrik tegangan PVC komersial.

Gunakan hanya pH neutral, penyelesaian pembersihan serasi PVC untuk pembersihan permukaan. Elakkan mesin basuh bertekanan tinggi yang diarahkan pada jahitan kimpalan atau perkakasan pemasangan — air tekanan tinggi yang berterusan boleh memaksa air di bawah pengapit plat dan mempercepatkan kakisan. Berus lembut dengan detergen neutral yang dicairkan, diikuti dengan bilas air bersih, sudah memadai untuk pembersihan rutin.

Bila Perlu Menghubungi Pakar: Had Pemasangan Fabrik Tegangan DIY

Tidak setiap projek fabrik tegangan sesuai untuk pemasangan sendiri atau kontraktor am tanpa pengalaman khusus. Situasi berikut memerlukan pemasang struktur tegangan pakar atau penglibatan jurutera struktur:

• Mana-mana struktur dengan rentang jelas melebihi 10 meter
• Struktur dalam zon angin kencang atau persekitaran pantai di mana kakisan dan beban angin memerlukan input kejuruteraan khusus
• Sebarang pemasangan yang memerlukan kimpalan medan panel kain tegangan PVC di tapak
• Struktur di atas ruang awam seperti laluan pejalan kaki, tempat letak kereta, stadium atau kawasan transit di mana kegagalan struktur akan membawa akibat yang serius
• Projek yang memerlukan pensijilan kejuruteraan untuk kelulusan majlis atau pematuhan permit bangunan
• Sebarang kerja penegangan semula atau pembaikan yang dokumentasi pemasangan asal tidak tersedia

Mengupah pakar untuk pemasangan yang kompleks bukan hanya tentang kualiti — ia adalah mengenai liabiliti. Jika struktur gagal dan mencederakan seseorang, ketiadaan pemasangan yang berkelayakan dan dokumentasi kejuruteraan mewujudkan pendedahan undang-undang dan insurans yang ketara bagi pemilik bangunan.
